- Сначала составляют ведомость нагрузок и план мебели, затем определяют точки и группы.
- Мощные и критичные потребители рассматривают отдельно с учётом паспортов оборудования.
- Защитные аппараты, сечения, способы прокладки и измерения выбирает специалист.
- Трассы и соединения фотографируют до штукатурки и зашивки.
- Маркировка, исполнительная схема и протоколы измерений — часть готовой системы.
1. Составьте ведомость оборудования и режимов работы
Перечислите стационарную и переносную технику по помещениям: модель или диапазон мощности, место установки, способ подключения, вероятность одновременной работы и особые требования производителя. Учтите кухню, водонагреватель, кондиционеры, стиральную и сушильную машины, рабочие места, серверное оборудование, тёплый пол, зеркала и привод штор.
| Группа потребителей | Что указать | Что проверить в проекте |
|---|---|---|
| Кухонная техника | Модель, мощность, подключение | Отдельные линии и доступ |
| Климат | Блоки, трассы, дренаж, управление | Питание и сервисный доступ |
| Рабочие места | Мониторы, сеть, зарядки, резерв | Количество точек и кабель-менеджмент |
| Влажные зоны | Оборудование и место | Зоны, защита, уравнивание потенциалов |
| Освещение | Группы и сценарии | Управление и совместимость |

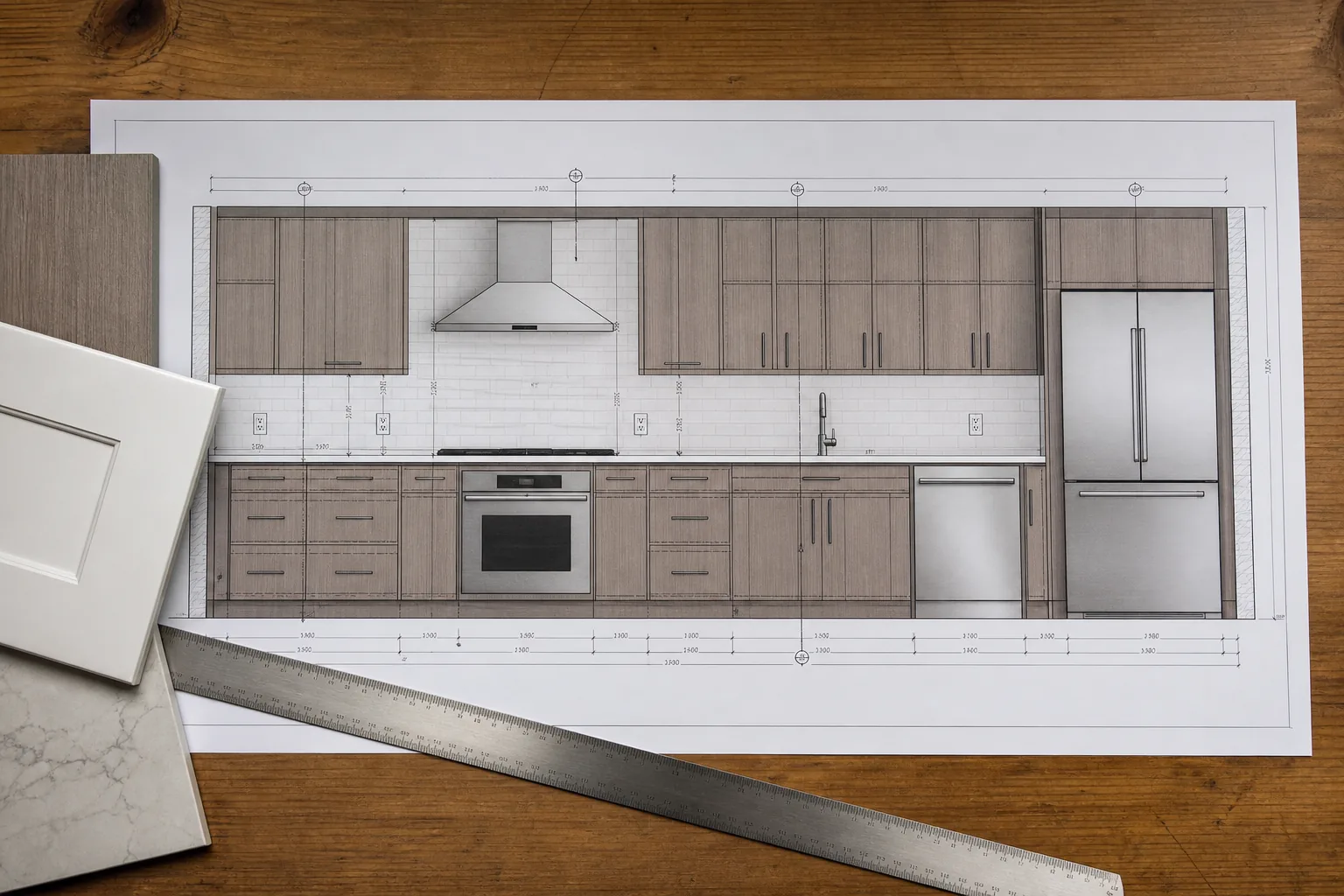

2. Привяжите розетки и выключатели к мебели
На плане показывают оси точек, высоты, назначение и способ установки. Пройдите каждый сценарий: уборка, зарядка, готовка, просмотр телевизора, работа, ночной свет. Розетки за встроенной техникой размещают по монтажным требованиям конкретной модели и так, чтобы отключение оставалось доступным. Не ставьте точки в зонах крепления мебели и раздвижных систем.
- У каждой стационарной техники есть предусмотренное производителем подключение.
- Блоки розеток не попадают на стойки мебели, наличники и зоны открывания.
- Выключатель доступен при входе и не закрывается дверным полотном.
- Для уборки и временной техники есть точки без удлинителей через проход.
- Слаботочные и силовые линии согласованы по маршрутам и точкам.

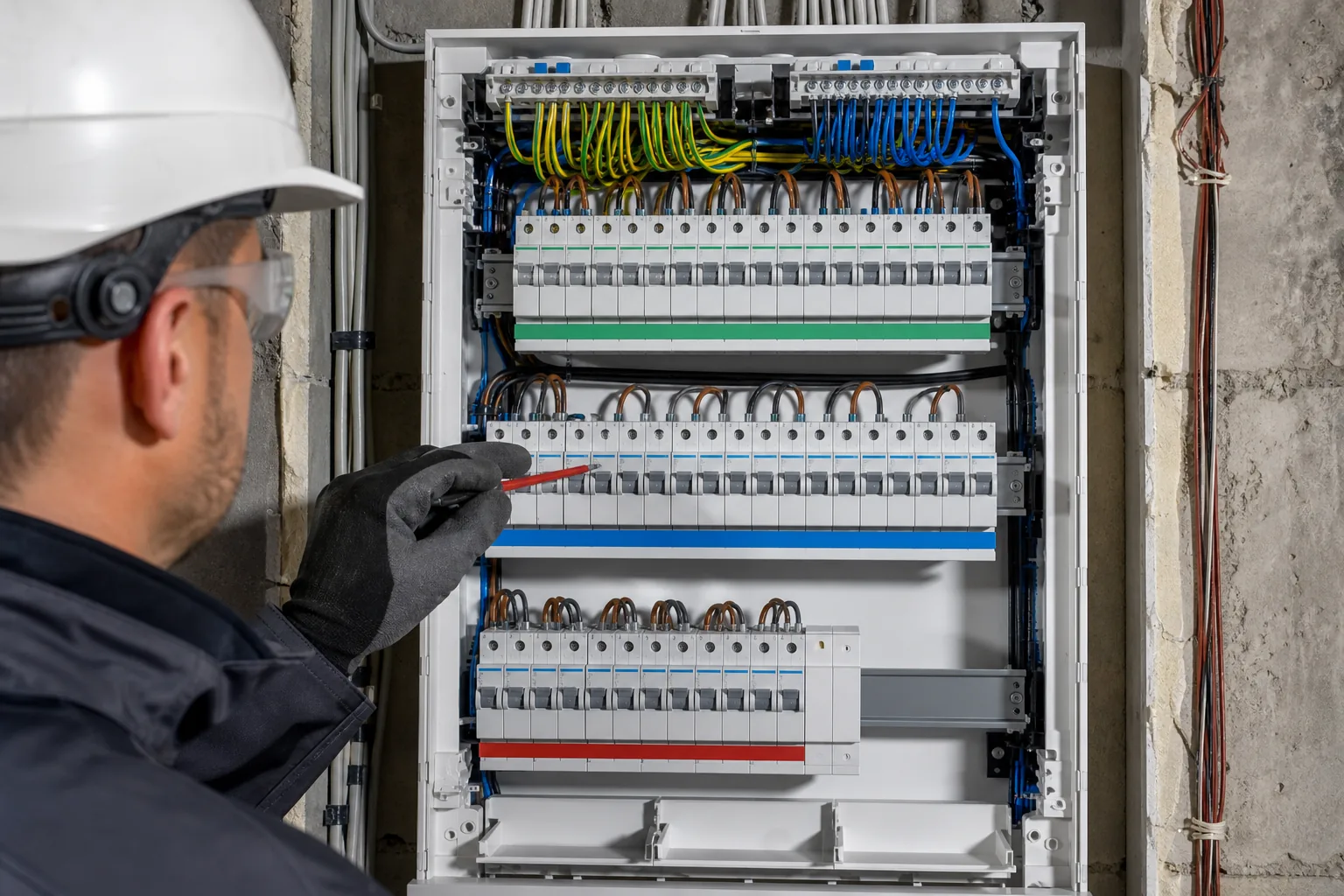

3. Потребуйте понятную однолинейную схему и спецификацию щита
Однолинейная схема показывает ввод, распределение по группам, аппараты защиты, кабели и основные параметры. Она должна соответствовать реальному щиту и маркировке линий. Предусмотрите разумный резерв места для обслуживания и возможного расширения, но не заменяйте резервом расчёт. Компоненты выбирают по совместимости и проектным характеристикам.
Распределение по группам влияет не только на безопасность, но и на эксплуатацию. Полезно отделять критичные потребители от тех, которые можно отключить на время отсутствия. Однако конкретное деление и выбор защит выполняют после расчёта, а не по универсальному шаблону из типовой квартиры.

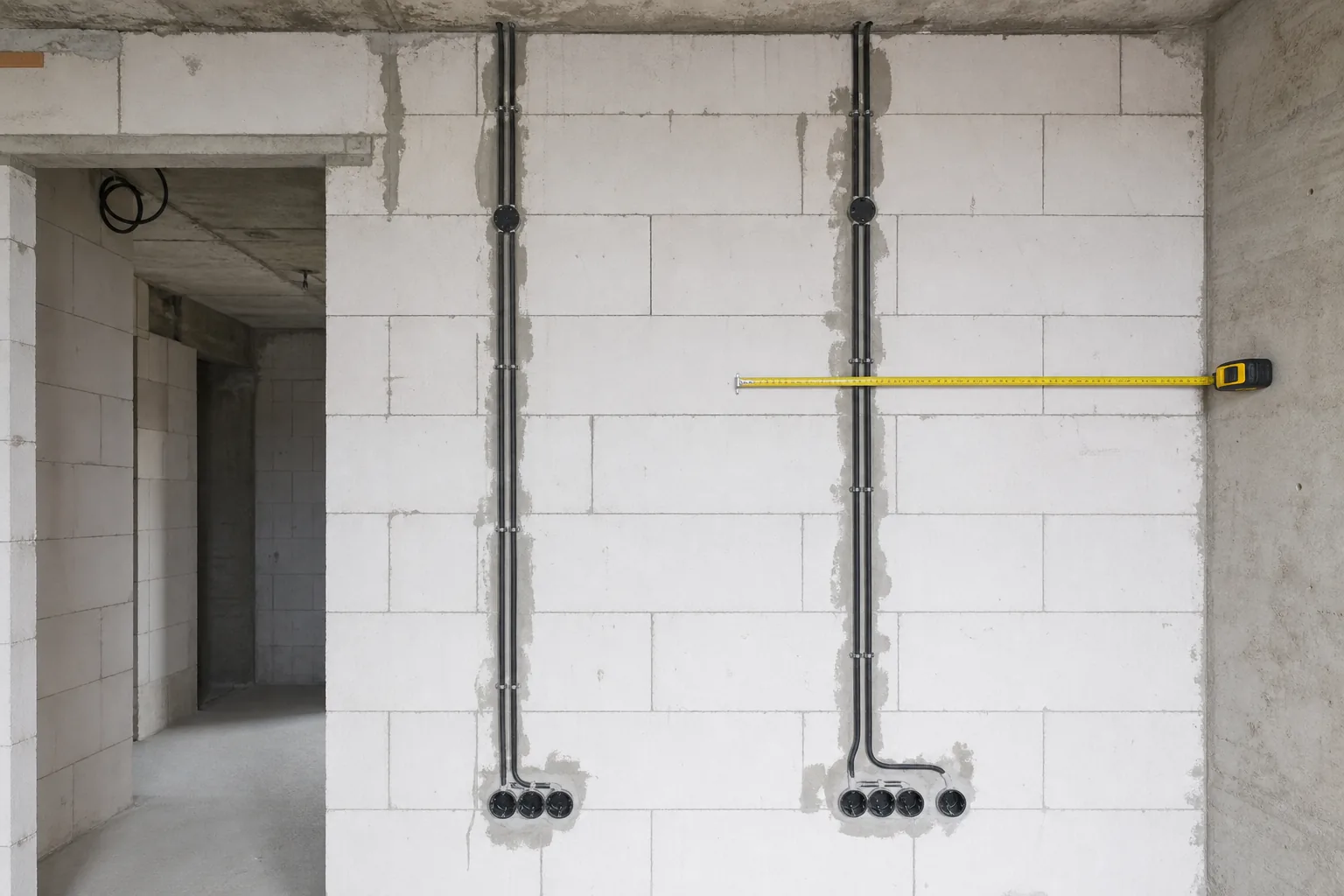

4. Зафиксируйте трассы до их закрытия
Маршруты кабелей согласуют с конструкциями, мебельными креплениями, сантехникой, потолками и тёплыми зонами. Штробы и отверстия не должны ослаблять конструкции. Кабели защищают от механического повреждения, соединения выполняют предусмотренным способом в доступных или проектно допустимых местах. До штукатурки снимают каждую стену целиком и с размерными привязками.

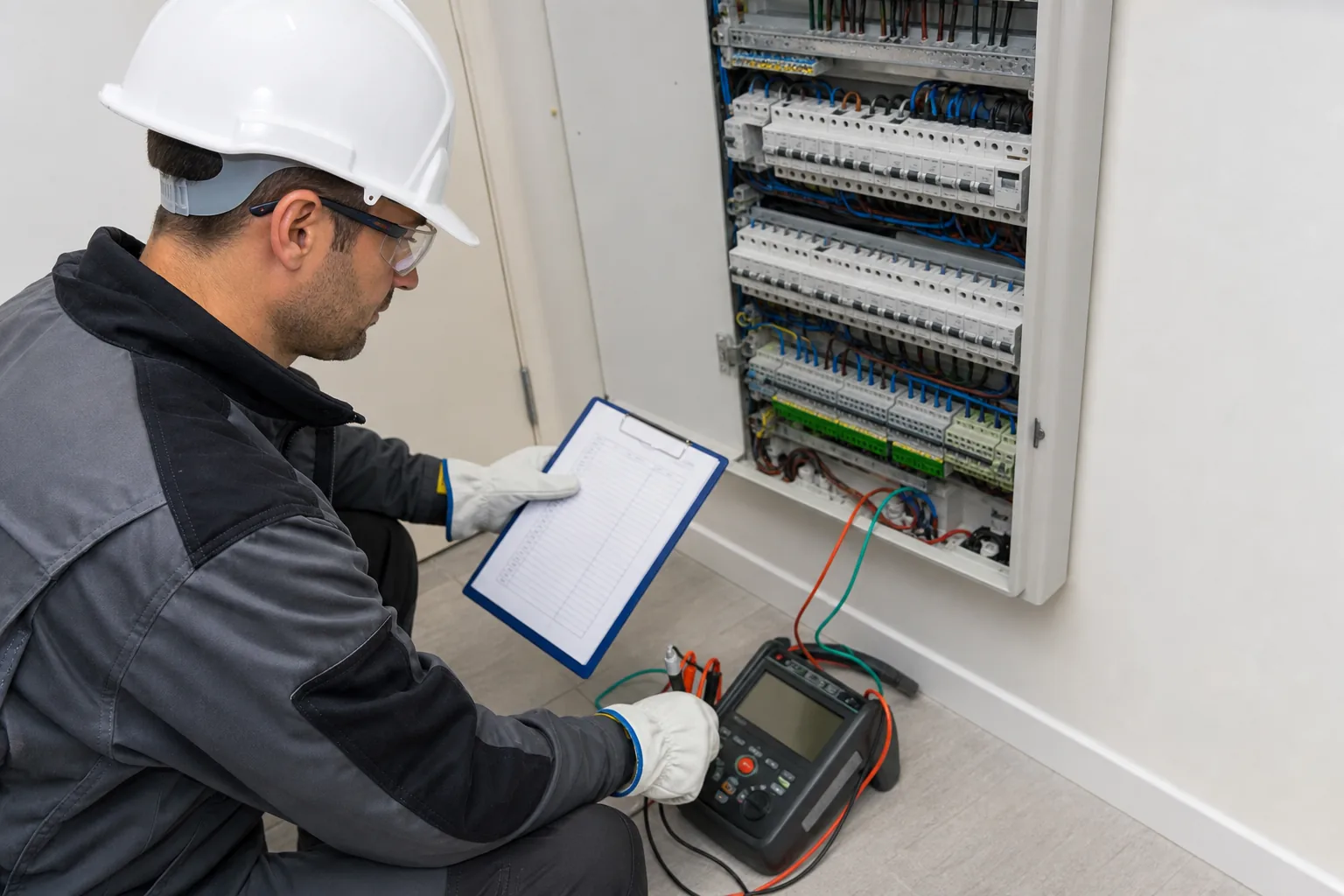

5. Получите измерения, исполнительную схему и маркировку
Визуальная аккуратность не подтверждает электрическую безопасность. Состав испытаний определяет специалист с учётом проекта и нормативных требований: проверяются защитные меры, целостность проводников, сопротивление изоляции, работа устройств защиты и другие необходимые параметры. Результаты оформляют так, чтобы их можно было сопоставить с группами щита.
- Актуальная однолинейная и исполнительная схема.
- Таблица групп с назначением и помещениями.
- Фото скрытых трасс и соединений с привязками.
- Спецификация установленного оборудования и аппаратов.
- Протоколы необходимых измерений и замечания об устранении.
6. Примите удобство отдельно от технической безопасности
- Сверьте количество, расположение и назначение точек с актуальным планом.
- Проверьте доступность отключения стационарной техники и сервисных узлов.
- Убедитесь, что рамки и механизмы не повреждены и установлены ровно.
- Проверьте понятность подписей щита и соответствие исполнительной схеме.
- Передайте техническую часть приёмки квалифицированному специалисту.
- Сохраните схемы и фото там, где их найдёт будущий владелец или мастер.
Руководство помогает планировать и контролировать работы, но не заменяет обследование объекта, проект и квалификацию исполнителя. Требования производителей выбранных материалов имеют приоритет перед общими советами.
